RT系列

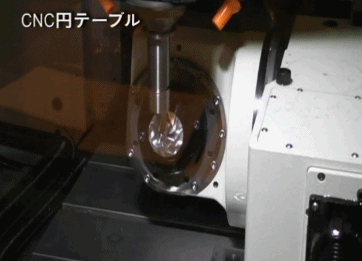

三共機械 RollerDrive RT 系列零背隙高速五軸轉臺，
其內部的滾針軸承與凸輪，通過預壓力的精確調整，
無需剎車的無攬聯動控制，完美契合復雜曲面的加工要求。
適用于電子，汽車等行業的高端機加工五軸聯動。
產品型號
- RT080 / RT100
產品特點
- 零背隙結構使輸出軸能第一時間響應輸入軸的動作變化
標準配置
- 適配市場主流伺服電機
| 項目 | 單位 | RT080 | RT100 |
| 傾斜角度 | deg | -20?+120 | -20?+120 |
| 工作盤外徑 | mm | φ80 | φ100 |
| 工作盤中空直徑 | mm | φ30 H7
| φ40 H7 |
| 0°時工作盤高度 | mm | 165 | 197 |
| 90°時中心高度 | mm | 115 | 132 |
| 減速比（工作盤 / 傾斜軸） |
| 1/48 (table)
1/60 (tilt) | 1/48
1/60 |
| 最高轉速（工作盤 / 傾斜軸） | rpm | 62.5 (table)
50 (tilt) | 100
75 |
| 分度精度（工作盤 / 傾斜軸） | arc.sec | ±20 (table)
±15 (tilt) | ±15
±10 |
| 重復精度（工作盤 / 傾斜軸） | arc.sec | 8 (table)
8 (tilt) | 8
4 |
| 產品重量 | kg | 70 | 91 |
